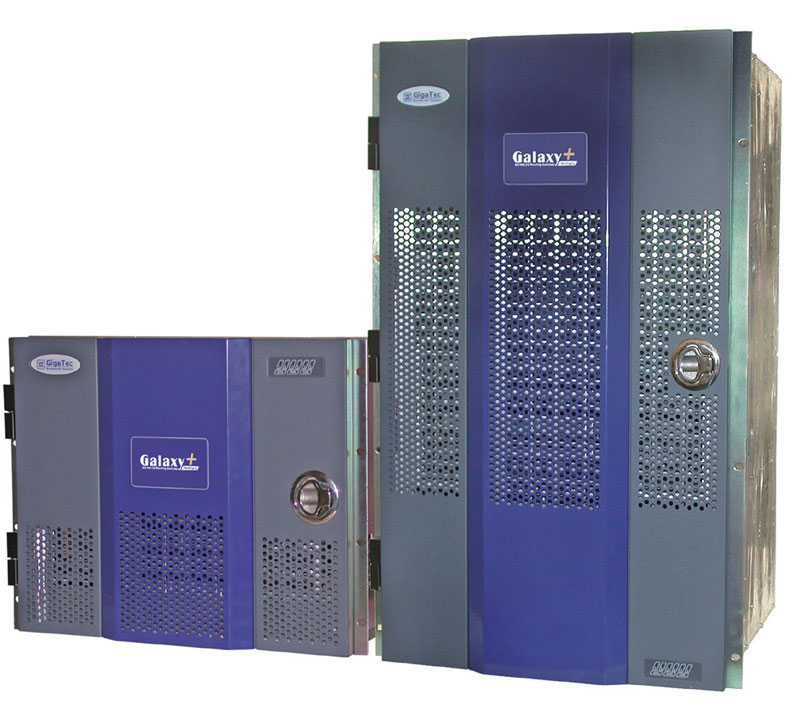

Серия Galaxy+  - матричные переключатели 3G/HD/SD-SDI сигналов от 16х16 до 256x256

профессиональные матричные переключатели сигналов 3G/HD/SD-SDI выполненные по модульной архитектуре с двойным резервированием всех компонентов системы. Все модули поддерживают режим "горячей замены". Размер матриц  до 128х128 для шассси 7U и 256х256 для шасси 15U

Основные особенности:

  • размер шасси 7U и 15U
  • типы сигналов 3G/HD/SD-SDI, оптоволокно
  • размер матрицы 16х16 ~ 256x256
  • модули по 16 интерфейсов

Обеспечение надежности:

  • фронтальная загрузка, "горячая замена" всех модулей системы
  • двойные блоки питания, модули управления и модули вентиляции
  • энергонезависимое сохранение настроек
  • сохранение конфигурации на удаленном компьютере

Управление:

  • объединение нескольких шасси
  • поддержка большинства панелей управления , работающих по Can-BUS, C-BUS, Ethernet
  • 4 последовательных порта управления
  • управление с нескольких компьютеров
Референсный видео вход
Тип, стандарт аналог, PAL/NTSC или tri-level sync
Коненктор BNC (75 Ом, с проходом)
Входной уровень 0.5 Vp-p ~ 2.0 Vp-p
Входные возвратные потери > 30 dB на 5 МГц
Джиттер выхода < 0.2 Ulpp от 10Гц до 1.0 кГц
Входы/Выходы (3Gbps/HD/SD)
Стандарты SMPTE 259M-C, 292M and 424M
Скорость потока автореклок 270 Mbps и 1.483, 1.485, 2.967, 2.970 Gbps
Коненктор BNC (75 Ом)
Корректировка длины кабеля 400 m Belden 1694A на 270 Mbps
250 m Belden 1855A на 270 Mbps;
150 m Belden 1694A на 1.5 Gbps
100 m Belden 1855A на1.5 Gbps;
100 m Belden 1694A на 3.0 Gbps
45 m Belden 1855A на 3.0 Gbps
Выходной уровень 800 mVp-p ±10 %
Входные/выходные возвратные потери >15 dB, 5 MHz ~ 1.5 GHz
>10 dB, 1.5 GHz ~ 3.0 GHz
Крутизна выходных импульсов <135 псек
Выравнивание выходного джиттера <0.3 Ulpp 100кГц~300МГц
Выходной джиттер <2.0 Ulpp 10Гц~100кГц
Входы/Выходы (оптика)
Стандарты SMPTE 259M-C, 292M and 424M
Скорость потока с автореклоком 270 Mbps и 1.483, 1.485, 2.967, 2.970 Gbps или "проброс" 50 Mbps~3.0Gbps
Коненктор LC
Входные/выходные возвратные потери >15 dB, 50 MHz ~ 2.97 GHz
Смещение 0В ±0.5В
Крутизна выходных импульсов <135 псек
Выравнивание выходного джиттера <0.3 Ulpp 100кГц~300МГц
Выходной джиттер <2.0 Ulpp 10Гц~100кГц
Управление
C-BUS 2xBNC
CAN 2xRJ-45
RS-232/422 4xDB-9F
Ethernet 2xRJ-45
Питание
7U 550Вт
15U 1100Вт
