Рабочая станция для производства оптических делителей CW-5000

CW-5000 рабочая станция для производства оптических делителей FBT (по технологии сплавления, сварки). Производство США.

Полностью автоматизированная рабочая станция для производства широкого ассортимента оптических делителей. Модульная структура и автоматический контроль параметров работы.

  • Высокоточное автоматизированное управление, до 8 двигателей
  • 16-битное аналогово-цифровое преобразование, контроль до 5 каналов оптической мощности
  • 3-D платформа камеры и горелки
  • Встроенный цифровой расходомер водорода и опционально кислорода
  • Встроенный контроллер температуры сплавления
  • Опционально видеомикроскопы для специального применения (задачи ориентирования волокна для поляризации, проверка чистоты волокна, проверка створа и т.п.)
  • Опционально - кислородные форсунки
  • Широкий выбор вспомогательных аксессуаров

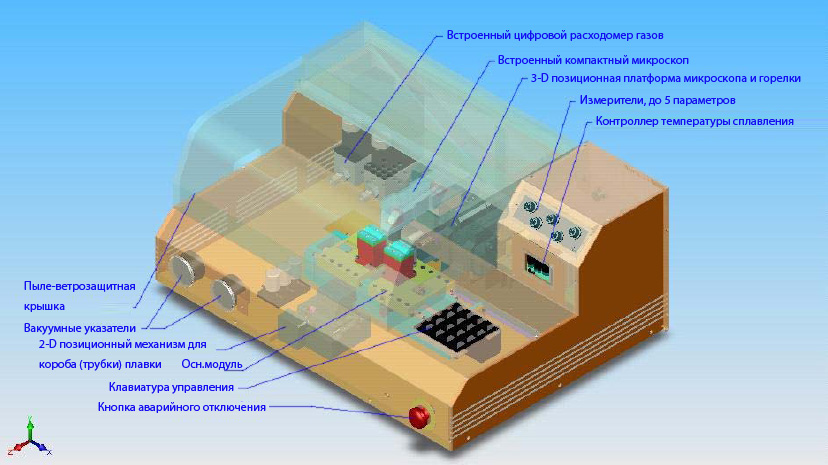

Общая схема рабочей станции

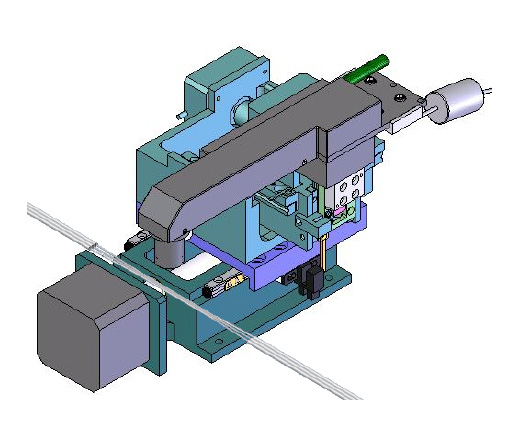

Встроенный микроскоп (опционально)

На платформу CW-5000 можно установить компактный микроскоп с механизмом перемещения в 3D плоскостях. Это идеальное решение для проверки центрирования волокна, его чистоты, фокусировки и отслеживания других параметров. Микроскоп оснащается 1.3 мегапиксельным CMOS чувствительным элементом, позволяющим получать изображения высокого качества. Программа управления позволяет сохранять изображения в заданном месте. Поддерживается цифровое масштабирование.



Двухканальный контроллер температуры сплавления

  Рабочая станция оснащается 2-канальным контроллером температуры плавления. Применяются пользовательские или определенные производителем профили рабочей температуры. Идеальное поддержание температуры достигается за счет встроенной термопары и замкнутой обратной связи.

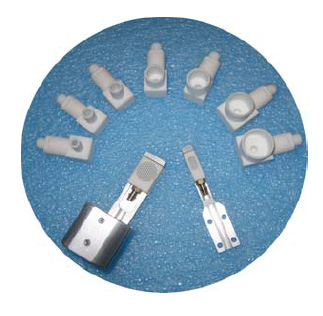

Сменные насадки горелок

Насадки водородной горелки легкозаменяемы и представлены полной линейкой от 3мм до 16мм. Также возможно оснащение рабочей станции CW-5000 специальным кислородным диффузором, предназначенным для достижения сверхвысокой температуры, например, при решении задач сварки ленточных волокон, либо волокон большого диаметра.

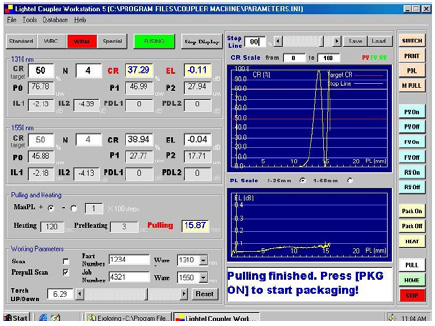

Программное обеспечение

Рабочая станция комплектуется специальным ПО, являющемся Windows-приложением. Встроенное ПО позволяет осуществлять визуальный контроль за процессами работы, наблюдать в реальном времени за изменениями параметров вносимых потерь, соотношения сторон делителя и др., а также получать статистическую информацию о проделанной работе.

Поддерживается:

  • Газ-контроль
  • Программируемая подача водорода и кислорода
  • Автоматическая регулировка газов во время плавки, комбинированная с отслеживанием иных параметров: скоростью растяжения, развертки, и др.

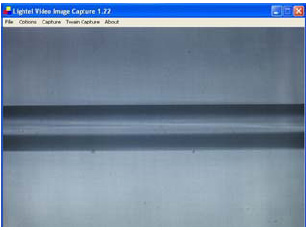

Компактный 3D видеомикроскоп позволяет контролировать волокно до и после процесса сплавления. Камера контролируется и управляется программным обеспечением и быстрыми клавишами.

Специальный инструмент захвата изображений позволяет сохранять снимки в соответствующую папку (CMOS)

ПО позволяет осуществлять гибкие пользовательские настройки, например скорость растяжки, скорость сканирования, параметры расхода газов.

Параметры растяжки: автоматическая подстройка на основе предыдущих результатов растяжки

Контроль температуры плавления

Сохранение параметров производства, спецификаций, серийных номеров изделий

База данных автоматически записывает все измерения и настройки, с которыми выполнялось производство изделий с соответствующими серийными номерами. Это позволяет отслеживать качество продукции, работу операторов и др.





Технические характеристики

Общие характеристики
Размер 550 x 405 x 245mm
Вес Примерно 31.5 кг
Электропитание 100-240V, 50/60hz, 150Watt
Газ
Водород 99.96% чистоты (класс А), минимальное давление 20PSI, потребление: 180 куб.см.\сек.
Кислород (опционально) Потребление: 20-150куб.см.\сек, в зависимости от назначения
Контроллер газов Цифровой контроль RS232, Регулировка расхода: 0-300 куб.см.
Моторы
Основная платформа PCI Universal, 266Mhz, 32-Bit RISC процессор, 6 или 8 осей перемещения
Мотор растяжки 5 фаз, 0.75A/фаза, 125000 шаговый, 25oz/In растягивающее усилие
Мотор горелки 5 фаз, 0.75A/фаза, 5000 шаговый, максимум 18.4oz/in растягивающее усилие
Мотор вращателя 5 фаз, 0.35A/фаза, 5000 шаговый, максимум 12.5oz/in растягивающее усилие
Другие 4 фазы, 0.21A/фаза, 4000 шаговый, максимум 7.3oz/in растягивающее усилие
Измеритель
Фотодиод Диаметр1mm, Чуствительность 0.12A/W@800nm, 0.85A/W@1550nm
Преобразование аналог\цифра PCI Universal, разрешение 16Bit, 16 каналов (8 Ch Differential), +/-10V вход
Механические характеристики
Привод Винтовая передача, автоматическая смазка
Растягивающий механизм Поле перемещения: 50mm (опционально до 90mm), 0.0127mm/шаг
Горелка Поле перемещения: 36mm, 0.0318mm/шаг
Микроскоп Поле перемещения: 23mm, (опционально до 50mm). 0.16mm/шаг
Платформа горелки Поле перемещения: 12mm, 0.0318mm/шаг
Микроскоп
Линзы 10x, 0.25NA
Сенсор 1/4" CCD Approximate 220KP or 1/3" CMOS Approximate 1.3MP
Экран 5" TFT цветной LCD для CCD, или монитор от ПК с поддержкой CMOS
Общие характеристики
Размер 550 x 405 x 245mm
Вес Примерно 31.5 кг
Электропитание 100-240V, 50/60hz, 150Watt
Газ
Водород 99.96% чистоты (класс А), минимальное давление 20PSI, потребление: 180 куб.см.\сек.
Кислород (опционально) Потребление: 20-150куб.см.\сек, в зависимости от назначения
Контроллер газов Цифровой контроль RS232, Регулировка расхода: 0-300 куб.см.
Моторы
Основная платформа PCI Universal, 266Mhz, 32-Bit RISC процессор, 6 или 8 осей перемещения
Мотор растяжки 5 фаз, 0.75A/фаза, 125000 шаговый, 25oz/In растягивающее усилие
Мотор горелки 5 фаз, 0.75A/фаза, 5000 шаговый, максимум 18.4oz/in растягивающее усилие
Мотор вращателя 5 фаз, 0.35A/фаза, 5000 шаговый, максимум 12.5oz/in растягивающее усилие
Другие 4 фазы, 0.21A/фаза, 4000 шаговый, максимум 7.3oz/in растягивающее усилие
Измеритель
Фотодиод Диаметр1mm, Чуствительность 0.12A/W@800nm, 0.85A/W@1550nm
Преобразование аналог\цифра PCI Universal, разрешение 16Bit, 16 каналов (8 Ch Differential), +/-10V вход
Механические характеристики
Привод Винтовая передача, автоматическая смазка
Растягивающий механизм Поле перемещения: 50mm (опционально до 90mm), 0.0127mm/шаг
Горелка Поле перемещения: 36mm, 0.0318mm/шаг
Микроскоп Поле перемещения: 23mm, (опционально до 50mm). 0.16mm/шаг
Платформа горелки Поле перемещения: 12mm, 0.0318mm/шаг
Микроскоп
Линзы 10x, 0.25NA
Сенсор 1/4" CCD Approximate 220KP or 1/3" CMOS Approximate 1.3MP
Экран 5" TFT цветной LCD для CCD, или монитор от ПК с поддержкой CMOS
