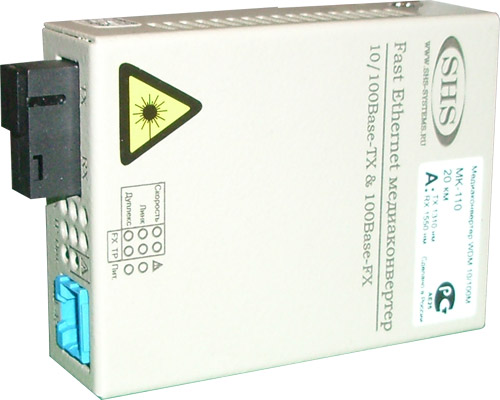

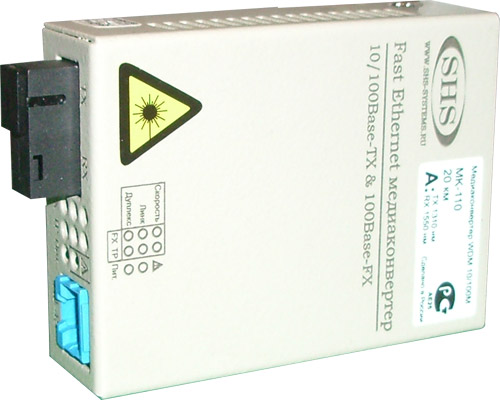

Медиаконвертеры SHS МК-110

Собственное производство. Улучшенные характеристики. Скорость 10/100 Мб. Одноволоконные и двухволоконные. Внешний блок питания. Конструктив Planet 706. Возможно изготовление медиаконверторов на длины волн 1310/1490 нм.





Особенности модели:

  • Танталовые конденсаторы: не высыхают со временем
  • Собственный стабилизатор напряжения на оптическом модуле
  • DIP-переключатели с дополнительными возможностями конфигурирования
  • Индикация типа ошибки
  • Диагностика состояния соединения
  • Передача между конвертерами статуса соединения на ТР портах
  • Встроенная буферная память 128 кБ
  • Полное соответствие стандартам IEEE 802.3, IEEE802.3U, IEEE802.3-X, IEEE802.1d
  • Наработка на отказ 50000 часов
  • Конструктив Planet (взаимозаменяемы, подходят в шасси)
Комплектация:
  • Медиаконвертер
  • Внешний блок питания (при отказе от БП, например, для установки в шасси, цена блока вычитается)
  • Инструкция по эксплуатации
Информация для заказа:
  • МК-110-20: одномодовый одноволоконный медиаконвертер 10/100 Мб (20км)
  • Возможен заказ других конфигураций медиаконвертеров, звоните
  • Данная модель совместима с шасси R14



Технические характеристики

Скорость Ethernet 10/100 Мб
Число волокон одно
Расстояние передачи 20 км
Оптический разъем SC/UPC
Напряжение питания перем. 140 ~ 260В 50Гц
Потребляемая мощность до 2.5 Вт
Температура эксплуатации 0°С ~ +60°C
Температура хранения -40°С ~ +70°C
Относительная влажность воздуха 5% ~ 90%
Габаритные размеры 95 х 70 х 26 мм



Индикация устройства

Индикатор
Состояние
Статус
FX Скорость
Горит
Обнаружен оптический сигнал
Не горит
Оптический коннектор не подключен, либо в оптической сети нет сигнала
FX Линк
Горит
Установлено оптическое соединение
Мигает
Идет обмен данными по оптическому соединению
Не горит
Оптическое соединение не установлено
FX Дуплекс
Горит
Установлено дуплексное оптическое соединение
Мигает
Оптическое соединение полудуплексное и обнаружены коллизии
Не горит
Установлено полудуплексное оптическое соединение
ТР Скорость
Горит
На медном порту установлено соединение 100 Мб/с
Не горит
На медном порту установлено соединение 10 Мб/с
ТР Линк
Горит
На медном порту установлено соединение
Мигает
Идет обмен данными по медному порту
Не горит
Соединение по медному порту не установлено
ТР Дуплекс
Горит
На медном порту установлено дуплексное соединение
Мигает
На медном порту установлено полудуплексное соединение и обнаружены коллизии.
Не горит
На медном порту установлено полудуплексное соединение
Аварийный индикатор (восклицательный знак)
Не горит
Соединение в норме
Мигает
Модуль оптического передатчика отключен
Питание
Горит
На медиаконвертер подано напряжение питания
Не горит
Напряжение питания отключено или неправильно подключено



Функции DIP-переключателей

Переключатель
Положение
Функция
ON - положение переключателя внизу; OFF - положение переключателя вверху
1.LFP
On
Статус соединения одного порта передается на другой порт
Off
Функция отключена
2.DW
3.FFWD
Off
Передача фрейма осуществляется после завершения его приема
Off
2.DW
3.FFWD
Off
Передача фрейма осуществляется после получения первых 64 байт. TP порт должен быть установлен в режим 100 Мб/с
On
2.DW
3.FFWD
On
Входящие фреймы не буферизируются для обеспечения полной прозрачности передачи. Оба порта TP и FX должны работать на 100 Мб дуплекс режиме. Если TP порт соединен в полудуплексном режиме, то общая длина UTP и оптического кабеля не должна превышать 60 метров для выполнения требований CSMACD в IEEE802.3.
Off
2.DW
3.FFWD
On
Автоматическое изменение режима передачи в случае обнаружения различий в скоростях на TP и FX портах
On
4.TPF
On
Включена поддержка auto-negotiation в соответствии с установками  SM (SPEED_MODE) и DM (DUPLEX_MODE)
Off
Включена поддержка auto-negotiation
5.XEN
On
Поддержка IEEE802.3x на TP и FX портах отключена
Off
Включена поддержка IEEE802.3x на TP и FX портах
6.SM*
On
Установка TP порта в режим 10 Мб/с
Off
Установка TP порта в режим 100 Мб/с
7.DM*
On
Установка ТР порта в режим полудуплекса
Off
Установка ТР порта в режим полного дуплекса
8.FXF
On
Установка FX порта в режим полудуплекса
Off
Установка FX порта в режим полного дуплекса
