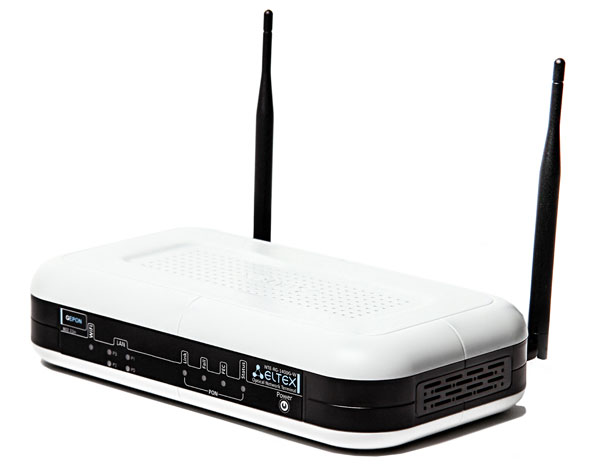

Eltex NTE-RG-1402GС-W - абонентский терминал 1xPON + 4x 10/100/1000 + 2xFSX + WiFi + USB + 1хТВ

высокопроизводительные многофункциональные абонентские терминалы, предназначенные для доступа к современным услугам телефонии, кабельного ТВ и высокоскоростному интернету.

NTE-RG-1402G rev B – абонентские терминалы, которые предназначены для связи с вышестоящим оборудованием пассивных оптических сетей (GPON) и предоставления услуг широкополосного доступа конечному пользователю.

1 порт Turbo GEPON
Гигабитный роутер, 4 порта 10/100/1000Base-T
2 порта FXS
порт USB
дальность:10/20 км

Технология PON

Сеть Turbo GEPON относится к одной из разновидностей пассивных оптических сетей (PON). Это одно из самых современных и эффективных решений задач “последней мили”, позволяющее существенно экономить на кабельной инфраструктуре и обеспечивающее скорость передачи информации до 2.5 Gbps в направлении downlink и 1.25 Gbps в направлении uplink. Использование в сетях доступа решений на базе технологии Turbo GEPON дает возможность предоставлять конечному пользователю доступ к новым услугам на базе протокола IP совместно с традиционными сервисами.

Предоставляемые услуги
высокоскоростной доступ в интернет;
потоковое видео/ High Definition TV;
IP TV;
видео по запросу (VoD);
видеоконференция;
развлекательные и обучающие программы “on-line”

Варианты применения

подключение к услугам широкополосного доступа жилых комплексов, студенческих городков;
построение корпоративных сетей на крупных стратегических предприятиях, в бизнес-центрах с повышенными требованиями к безопасности и скорости передачи данных.

Параметры интерфейсов LAN

4 порта Ethernet 10/100/1000 Base-T (RJ-45)

Параметры интерфейса PON

1 порт GPON

Поддержка стандартов

IEEE 802.3u 100BASE-TX, 100BASE-T4, 100BASE-FX Fast Ethernet
IEEE 802.3z 1000BASE-X GigabitEthernet по оптическому волокну
IEEE 802.3x поддержка полнодуплексной связи
IEEE 802.3AD Агрегация каналов
IEEE 802.1D STP
IEEE 802.1W Rapid STP
IEEE 802.1Q VLAN
IEEE 802.1P IGMP
IEEE 802.3AH - GEPON

Параметры SFP PON

Соответствие ITU-T G.984.2, ITU-T G.984.5 Filter, FSAN Class B+, SFF-8472G.984.2
Тип разъема - SC/APC
Среда передачи - оптоволоконный кабель SMF - 9/125, G.652
Максимальная дальность - 20 км
Коэффициент разветвления - до 1:64
Передатчик: 1310nm DFB Upstream Burst Mode Transmitter
- Data Rate: 1244Mb/s
- Average Launch Power +0,5..+5 dBm
- Spectral Line Width-20 dB 1 nm
Приемник: 1490nm APD/TIA Downstream CW Mode Digital Receiver
- Data Rate: 2488 Mb/s
- Receiver Sensitivity -28 dBm with BER better than or equal to 1.0x10-10
- Receiver Optical Overload -4 dBm
Приемник CaTV: 1550nm Downstream Linear CATV Video Receiver
- Optical Input Power -8..+2 dBm
- Compound Second Order (CSO) -55 dB
- Compound Triple Beat (CTB) -55 dB
- Carrier to Noise Ratio (CNR) 46 dB
- RF Bandwidth 47 to 870MHz
- RF Output 17dBmV / ch with 4dB positive tilt
- RF Output Impedance 75?

Конфигурирование

Сетевая (серверная) часть:
- Удаленное управление с OLT по протоколу OMA (управление и техническое обслуживание), основанное на IEEE-802.3ah (сетевая часть)
Роутерная (услуги) часть
- Web интерфейс
- Интерфейс командной строки CLI
Удаленное управление по Telnet, SSH, TR-069
Обновление программного обеспечения по протоколам TR-069, WEB, TFTP

Параметры беспроводного интерфейса Wi-Fi

2 встроенные антенны
Стандарты 802.11 b/g/n
Частотный диапазон 2400 ~ 2497 МГц
Модуляция PSK/CCK, DBPSK, DQPSK, OFDM

Скорость передачи данных, Мбит/с

802.11b: 1, 2, 5.5 ,11, 6, 9, 12 , 18, 24, 36, 48, 54
802.11g (20 МГц): 130, 117, 104, 78, 52, 39, 26, 13
802.11n (40 МГц): 270, 243, 216, 162, 108, 81, 54, 27

Максимальная выходная мощность передатчика

802.11b (11 Mbps): 17 дБм +/- 1,5 дБм
802.11g (54 Mbps): 15 дБм +/- 1,5 дБм
802.11gn: 14,75 дБм +/- 1,5 дБм

Безопасность

64/128/152-битное WEP-шифрование данных, WEP, WPA, WPA2

Порт USB 2.0

1 порт для подключения внешних накопителей USB или HDD

IP-телефония

Поддерживаемые протоколы

Аудиокодеки

G.729 (A/B)
G.711 (A/U)
G.723.1
G.726

Передача факса

G.711, T.38

Параметры аналоговых абонентских портов

2 порта FXS
сопротивление шлейфа до 2 кОм
прием набора импульсный/частотный (DTMF)
защита абон. окончаний по току и по напряжению
выдача Caller ID

Функциональные характеристики

Поддержка TR-069
Работа в режиме «моста» или «маршрутизатора», в т.ч. виртуального
Поддержка PPPoE (auto, PAP, SPAP и CHAP авторизация)
Поддержка IPoE (DHCP-client и static)
DHCP сервер на стороне LAN
Поддержка DNS (Domain Name System)
Поддержка DynDNS (Dynamic DNS)
Поддержка UPNP (Universal Plug and Play)
Поддержка NAT (Network Address Translation)
Поддержка NTP (Network Time Protocol)
Поддержка механизмов качества обслуживания QoS
Поддержка IGMP Snooping
Поддержка IGMP Proxy
VLAN в соответствие с IEEE802.1Q
Ограничение скорости на портах
AES шифрование
FEC кодирование

Физические характеристики и условия окруж. среды

Процессор Broadcom
Оперативная память 128 МБ
Энергонезависимая память 32 МБ NAND Flash
Габариты 187х32х120 мм, настольное исполнение
Напряжение питания адаптер питания 220В/12В
Потребляемая мощность не более 16 Вт
Рабочий диапазон температур от +5 до +40 град. С
Относительная влажность до 80%
