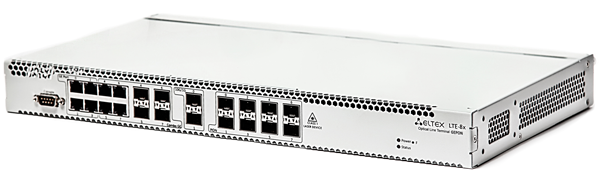

Eltex LTE-8X - оптический GE-PON коммутатор 8xPON + 2x10G+8xGiGE

Станционное оборудование OLT LTE-8X предназначено для организации широкополосного доступа по пассивным оптическим сетям (PON).

Выход в транспортную сеть оператора реализуется посредством 10 Gigabit и комбинированных Gigabit uplink интерфейсов.

Интерфейсы Turbo GEPON служат для подключения оптической распределительной сети (PON). К каждому интерфейсу можно подключить до 64 абонентских оптических терминалов по одному волокну. Динамическое распределение полосы DBA (Dynamic Bandwidth Allocation) позволяет предоставлять полосу пропускания в сторону пользователя до 2.5Гбит/с.

Применение оборудования LTE-8X позволяет оператору строить масштабируемые, отказоустойчивые сети «последней мили», обеспечивающие высокие требования безопасности как в городских условиях, так и в сельских районах. OLT LTE-8X осуществляет управление абонентскими устройствами, коммутацию трафика и соединение с транспортной сетью.

Процессор

Тип процессора - Marvell, архитектура ARMv5TE
Тактовая частота процессора - 800МГц
Количество ядер -  1
Оперативная память  - DDR2 SDRAM 256 МБ 320 МГц
Энергонезависимая память - 32МБ SPI Flash


Коммутатор

Коммутатор Ethernet - Marvell Packet Processor
Производительность коммутатора - 128 Гбит/с
Таблица MAC-адресов - 16К записей
Поддержка VLAN до 4К в соответствии с 802.1Q
Качество обслуживания QoS


Сетевые интерфейсы

Uplink:

  • 2 порта 10GBase-X (SFP+)
  • 4 комбинированных порта 10/100/1000 Base-T /10/100/1000 Base-X (SFP)
  • 4 порта 10/100/1000Base-T

Downlink:

  • 8 портов 2.5Гбит/с TurboGEPON (SFP)

Режимы портов:

  • Дуплексный/полудуплексный режим  10/100/1000Mbps для электрических портов.
  • Дуплексный режим 1/10Гбит/с для опт. портов.



Параметры SFP PON

  • Тип разъема - SC/UPC
  • Соответствует ITU#T G.984.2, FSAN Class B+ , SFF#8472
  • Среда передачи - оптоволоконный кабель SMF - 9/125, G.652
  • Поддержка DDM
    • Digital RSSI
    • Module Temperature
    • Supply Voltage
    • Laser Bias Currentv
    • Tx Optical Power Output
  • Коэффициент разветвления - до 1:64
  • Максимальная дальность - 20 км/li>
  • Передатчик: 1490nm DFB Laser
    • Data Rate: 2488Mb/s
    • Average Launch Power +1,5..+5 dBm
    • Spectral Line Width-20 dB 1.0 nm
  • Приемник: 1310nm APD/TIA Detector/Amplifier
    • Data Rate: 1244Mb/s
    • Receiver Sensitivity -28 dBm
    • Receiver Optical Overload -8 dBm


Соответствие стандартам:

  • IEEE 802.3 10BASE-T Ethernet
  • IEEE 802.3u 100BASE-T Fast Ethernet
  • IEEE 802.3ab 1000BASE-T Gigabit Ethernet
  • IEEE 802.3z Fiber Gigabit Ethernet
  • ANSI/IEEE 802.3 NWay auto-negtiation
  • IEEE 802.3x Full Duplex and flow control
  • IEEE 802.3ad Provider Bridges (QinQ)
  • IEEE 802.1v VLAN Classification by Protocol and Port
  • IEEE 802.3ac VLAN tagging
  • IEEE 802.1d MAC bridges
  • IEEE 802.1w Rapid Reconfiguration of Spanning Tree
  • IEEE 802.1s Multiple Spanning Trees
  • IEEE 802.1x Port Based Network Access Control
  • ITU-T G.984x

Функциональные характеристики

  • MAC address learning /aging
  • Ограничение количества MAC-адресов
  • Обработка неизвестных МАС-адресов
  • Ограничение широковещательного трафика
  • Ограничение многоадресного трафика
  • Количество multicast групп до 2000
  • Поддержка Q-in-Q в соответствии с IEEE802.1AD
  • Поддержка IGMP Proxy
  • Поддержка IGMP Snooping
  • Поддержка функции быстрого переключения программ TV (IGMP fast leave)
  • Статическая маршрутизация*
  • Динамическая маршрутизация на базе протоколов RIP, OSPF*
  • Изоляция портов, изоляция портов в пределах одной VLAN
  • Поддержка функции  измерения уровня мощности принимаемого сигнала RSSI (Received Signal Strength Indication)
  • Взаимодействие с внешними средствами мониторинга и управления с использованием протоколов Telnet, SSH, SNMP.
