Система SMW Quad-Link состоит из передатчика и приемника наружного всепогодного исполнения, передающих по одному волокну четыре сигнала спутниковой ПЧ 950÷2150 МГц (L-band) с частотным уплотнением на расстояние до 10 км (от антенны до головной станции), и одновременно передают во встречном направлении(от ГС к антенне) сигнал внешнего гетеродина 10 MHz.
Система поддерживает автоматическую регулировку усиления (AGC), имеет трехцветные LED-индикаторы статуса сигналов прямого и обратного оптических каналов, обеспечивает максимально высокие параметры передачи, такие как С/N, изоляция между каналами, а так же герметичные разъемы уровня IP3 на ВЧ и оптических интерфейсах

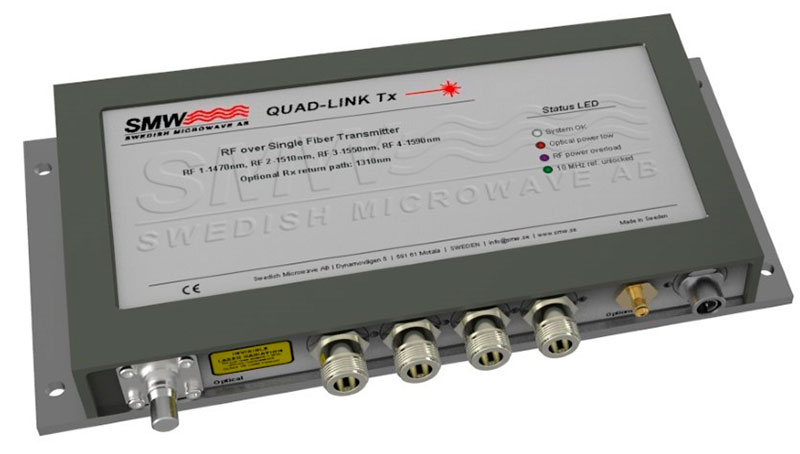

Передающий и приемный блоки размещены в прочных компактных алюминиевых корпусах наружного исполнения c разъемами премиум-класса Huber&Suhner (optical connector) и Fischer (DC connector), работают в диапазоне температур от -40° до +80°C, поэтому размещение передатчика в непосредственной близости от LNB не потребует от оператора организации защищенного от погодных условий места установки.
Quad–Link система | |
Тип волокна | G.652 стандартное одномодовое оптоволокно |
Растояние передачи | мин 0~10 км (оптический бюджет 6.3 дБ) |
Усиление ПЧ | +3 дБ при оптических потерях -3 дБ, +9дБ - при оптических потерях 0 дБ |
Рабочий ВЧ даипазон | 300~3000 МГц |
Неравномерность АЧХ | ± 1 дБ (950~2150 МГц) ± 2 дБ (300~3000 МГц) |
Изоляция между каналами | >40 дБ |
Вносимые шумы | 18 дБ при оптической потере 0 дБ |
C/N одна несущая | >56 дБ (-6 дБм входной уровень ВЧ и 0 дБ оптических потерь) |
C/N при полной загрузке | >33 дБ |
Динамический диапазон | 115dB/Hz |
Стандарты | Оптический интерфейс: EIA/TIA 568, ITU std G694.2, Э/М безопасность: EN 55013:2013, Безопасность: EN62368-1, EN60950-22, EN 60065:2002+A1+A11+A2+A12, ANSI Z136.2, EN 207 |
Оптический передатчик | |
Длины волн | CH1-1470нм, CH2-1510нм, CH3-1550нм, CH4-1590нм. (Обратный канал 1310нм) |
Оптическая мощность | 8 мВт (общая оптическая мощность на выходном оптическом разъеме) |
Оптический разъем | Single mode Huber & Suhner Q-ODC® (Оптический разъем кабеля содержит два волокна, но только одно используется. Опция Dual Link использует оба волокна.) |
Входной уровень ПЧ | +15 дБм (режим фиксированного усиления) >+25 дБм в режиме АРУ |
Возвратные потери | > 12 дБ (КСВ 1:1.7) |
ВЧ разъемы | F-type 75 Ом, N-type 50 Ом или SMA-type 50 Ом |
Диапазон входных уровней | в режиме фиксированного усиления: -20 to -35 дБм, в режиме АРУ: -5 to -40 дБм |
Поддержка видов модуляций | Режим АРУ совместим с типами модуляции сигнала: DVB-S and DVB-S2/S2X modes, QAM and FM |
Потребляемая мощность | 5 Вт |
Напряжение питания | 10~28 пост. |
Защиты по питанию | Защита от обратной полярности и от повышенного напряжения |
Разъем подачи питания | Разъем Fischer® 103 series с классом защиты IP68 для толщины кабеля AWG 18 max, наружный диаметр 6.2-6.7 мм., max рекомендованная длина 30 м. |
питание LNB | Подача питания 600 мА макс на каждый порт с индивидуальной защитой от КЗ |
Уровень сигнала 10 МГц | 0 дБм на все LNB порты и на отдельный выходной порт канала 10 МГц |
Фазовый шум сигнала 10 МГц | Фиксированный, не зависит от потери соединения и от источника входного сигнала: 100Hz-123dBc, 1kHz-140dBc, 10kHz-150dBc, 100kHz-155dBc |
Разъем выхода 10 МГц | F-type 75 Ом, N-type 50 Ом или SMA-type 50 Ом |
LED-индикаторы L band | Белый = Норма, Красный = низкий уровень на оптическом входе, Пурпурный = предупреждение по входному уровню ВЧ |
LED-индикатор канала 10MHz | Белый = Норма, Красный = низкий оптический входной уровень, Зеленый = оптический уровень Норма, нет 10 MHz сигнала |
Материал корпуса | Алюминий T 6061, хромирование и порошковая покраска |
Диапазон температур | -40°C to +80°C |
Класс защиты | IP67 |
Вес | 1890 г. (F & SMA разъемы), 1950 г. (N-разъемы) |
Габариты | 273x154.4x34.4 мм. |
