Системы спутниковой двусторонней связи

Диспетчерское Управление и Сбор Данный (SCADA)

Промышленный интерет и Интернет Вещей (IIoT)

Межмашинный Информационный Обмен (M2M)

Самая широкая зона покрытия по сравнению с другими видами связи (радио, GSM, оптическое волокно).


Возможно создание независимой сети связи без услуг сторонних провайдеров и без лицензирования.


Низкая стоимость канала связи в расчете на один терминал.

Области применения

* данным перечнем области применения не ограичиваются

Промышленность

Предприятия, связанные единым производственным циклом.

Автоматизированные Системы Управления Технологическими Процессами (АСУ ТП)

Нефтегазовый сектор

Предприятия и объекты, трубопроводы, терминалы, контроль работы технологического оборудования в реальном времени

Энергетические сети

Распределительные подстанции и  объекты инфраструктуры

Сельское хозяйство

Мониторинг работы машин, климатический контроль, контроль поголовья скота, контроль температуры и влажности почвы.

Информационные и телекоммуникационные технологии в сельском хозяйстве (ICT in agriculture; Agriculture IT)

Капитальные вложения

* для одного объекта, оснащеным терминалом доступа
Стоимость комплекта терминала (антена, внешний блок, внутренний блок) < 20.000 руб
Стоимость модуля сбора данных (опц.)

от 6.000 руб

в зависимости от ТЗ

Показать всё

СОСТАВ ОБОРУДОВАНИЯ

устанавливается на наблюдаемый объект

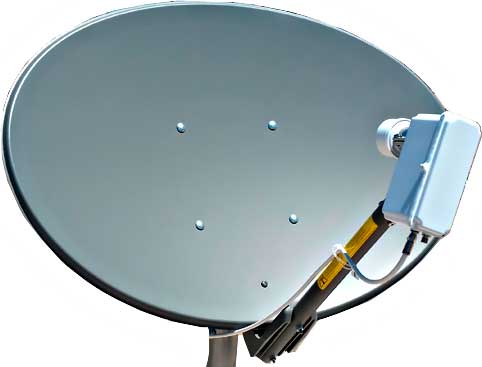

Антенна и внешний блок

Офсетная антенна: 0.76м

Внешний блок в составе:

LNB, BUC, модем


Габаритные размеры блока:

144х128х66 мм


Соединение с внутренним блоком и подача питания происходит по одному кабелю RG-6

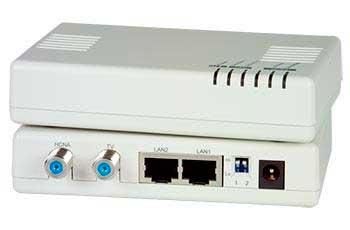

Внутренний блок

Инетрфейс соединения с внешним блоком: F-конектор


Интерфейс соединения с сетевым оборудованием: RJ-45


Напряжение питания: 12В


Габаритные размеры: 114х35х76 мм

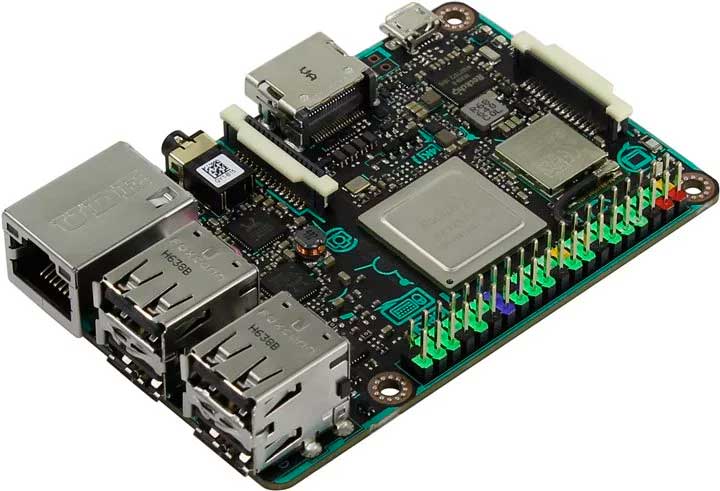

Модуль сбора данных

(опционально)

Управление: Web, SNMP


Количество и вид собираемых данных, интерфейсы с контролируемыми устройствами согласуется в ТЗ


Возможно использование модулей сбора данных заказчика, работающих по IP

Характеристики внешнего блока

Режимы работы

Ku(Rx)/Ku(Tx)

Ku(Rx)/Ka(Tx)

Ka(Rx)/Ka(Tx)

Выходная мощность

Ka: 0,2..0,5 Вт

Ku: 0,5..1,0 Вт

Частоты на прием

Ku: 10.70 ~ 12.75 ГГц

Ka: 18.20~20.30 ГГц

Эффективность использования спектра

1.5 бит/с/Гц

Частоты на передачу

Ku: 13.75 ~ 14.5 ГГц

Ka: 29.50 ~ 30.0ГГц

Скорость приема

до 80 Мбит/с

Скорость передачи

до 160 кБит/с

Потребляемая мощность

Tx: 12 Вт

Rx: 3 Вт
ожидание: 0.5 Вт

Показать всё

Операционные расходы (OPEX) на аренду спутникового канала связи


Исходя из эффективности использования спектра = 1,5 бит/с/Гц, и при использовании спутниковой полосы 1 МГц можно доставлять: (24 часа * 3600 с *1,5 бит/с/Гц * 1 МГц) = 130Гбит в день,что соответствует: (130Гбит/день  * 30дней / 8бит) = ~ 480 ГБайт в месяц
Т.е. при стоимости 1 МГц спутникового частотного ресурса в Ku-диапазоне=2000$/месяц*, стоимость доставки 480 ГБайт в месяц =2000$*


Пример расчета:

Предполагаемый объем информации, передаваемой в обратном канале при мониторинге работы оборудования составляет 10.4 Kбайт, передаваемые каждые 10 минут:
(10.4KБайт * 6) = (62.5KБайт в час * 24часа) = 1.5 МБайт в день
Т.е. среднее потребление траффика: (1.5МБайт в день * 30 дней) = 45МБайт в месяц
Операционные расходы в месяц (OPEX) на обратный канал для одного терминала:
OPEX = ((2000$/480000МБайт)*45МБайт)= 0.19$ в месяц*


* - приведены ориентировочные сведения. уточняется при выборе оператора спутника

Подробности расскажем лично
