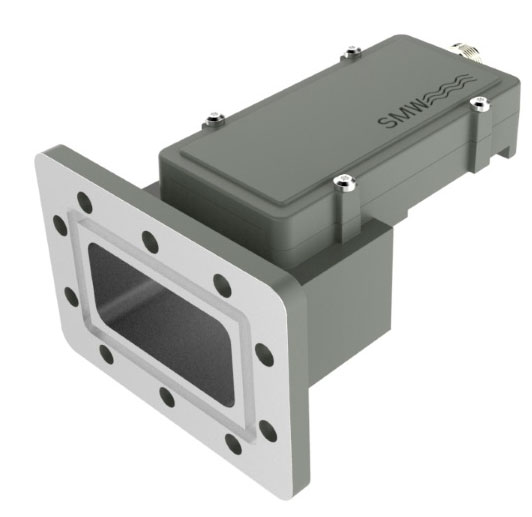

C-диапазон высокостабильный LNB серии SMW C-PLL со встроенным фильтром.

Высокостабильный конвертор С-диапазона с PLL гетеродином или с внешним источником 10 МГц. Встроенный фильтр от WiMAX и других помех (подавление помех более 40 дБ). Поддержка стандарта DVB-S2X.
  • встроенный PLL гетеродин или внешний источник 10МГц (опционально)
  • отдельный вход напряжения питания (опционально)
  • встроенный фильтр (между усилителем и гетеродином) для защиты от помех станций WiMAX, релеек, антенн сотовых операторов и т.п. Подавление помех более 40 дБ.

Информация для заказа:

C-band PLL LNB 5.15S 5.15E 5.75W 5.75U 5.95U
Диапазон частот 3.625~4.200 GHz 3.400~4.200 GHz 3.600~4.800 GHz 4.500~4.800 GHz 4.5~4.8 GHz
Частота гетеродина 5.15 GHz 5.15 GHz 5.75 GHz 5.75 GHz 5.95 GHz
Выходная частота 950 - 1525 MHz 950 - 1750 MHz 950 - 2150 MHz 950 - 1250 MHz 1150 - 1450 MHz
Шумовая температура 50К
Усиление 60 dB (мин. 55 дБ)
Изменение усиления ±2 dB (S, U), ±3 dB (E,W)
Стабильность гетеродинов (при изменении температуры) ±3 MHz
Уход частоты ±1 ppm -10..+70 C;(±2 ppm -40..+80 °C)
±2.5 ppm -10..+70 C;(±3.5 ppm -40..+80 °C)
Опционально: ±0.5 ppm
Фазовые шумы -70 dBc @ 100 Hz
-80dBc@1kHz
-88 dBc @ 10 kHz (-83dBc@10kHz для W)
-95 dBc @ 100 kHz
-120 dBc @ > 1 MHz
Вход CPR229G
Излучение гетеродина -60 dBm
Питание 12-18V / 380 mA
Температура эксплуатации -40 to +80°C
Диапазон температуры хранения -40 to +80°C
Выходные коннекторы (герметичные)  F (75 Ом), N (50 Ом), SMA (50 Ом)
КСВ на выходе 2.1:1 max
Вес 380 г (F и SMA коннекторы)
396 г (N-коннекторы)
Аксессуары Уплотнительное кольцо,
Винты, шайбы, гайки M6
Цена:
от 580$ для ±2.5 ppm до 840$ для ±0.5 ppm
Наличие:
Заказ
