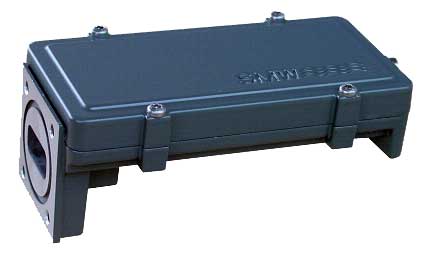

Ku-диапазон LNB серии SMW DRO / PLL (однодиапазонный)

Однодиапазонный высокостабильный спутниковый конвертер с низкими фазовыми шумами с одним выходом.

Спутниковый конвертер компании SMW (Швеция) серии DRO предназначен для организации надежного спутникового приема в Ku-дапазоне.

Профессиональный Ku-конвертор с PLL-стабилизацией гетеродина для приема одной поляризации в одном участке Ku-диапазона (например 10.70÷11.80 ГГц). Выпускается с тремя вариантами температурной стабильности для стандартного IP3 (+15 dBm): ±250, ±150, ±100, и еще тремя вариантами для высокого IP3 (+25 dBm): это ±25 kHz (±2.5 ppm), ±10 kHz (±1 ppm), ±5 kHz (±0.5 ppm). Имеет прямоугольный входной фланец WR75, обеспечивающий максимальную поляризационную развязку, и три варианта выходного разъема: типа F (75Ω), типа N (50Ω), или типа SMA (50Ω).

В отличие от стандартных LNB и LNBF для коллективного приема (по качеству - бытовых), высокостабильный SMW PLL-LNB имеет более высокие значения для трех основных параметров: это экстремально низкий фазовый шум (-75dBc/Hz@1КГц), низкий уровень нелинейных искажений (IP3 +15 или +25 dBm) и поляризационная развязка (31,5 dB). Сочетание этих параметров обеспечивает снижение BER более чем на половину порядка по сравнению со стандартными фланцевыми квадро-конверторами. Кроме того, за счет гарантированного уровня VSWR кабельных выходов (2.1:1), профессиональный конвертор минимизирует потери качества сигнала при передаче по кабелю на вход спутникового приемника.

Фазовый шум LNB

Понятие "высокостабильный" применительно к спутниковому конвертору означает низкий уровень его фазового шума – определяющего параметра качества LNB для приема цифрового сигнала (QPSK, 8PSK). Поскольку в цифровом спутниковом телевидении и DVB-S/DVB-S2/DVB-S2X информация передается изменениями фазы сигнала, использование конверторов с низким фазовым шумом значительно уменьшает долю цифровых ошибок, возникающих в приемной системе из-за флюктуаций частоты (а, значит, и фазы) гетеродина конвертора. Все конверторы SMW имеют экстремально низкий уровень фазового шума: -75 dBc@1 kHz.

Поляризационная развязка

В состав профессиональных конверторов производтва SMW типов Twin и Quattro (как PLL, так и DRO) входит ортоплексор OMT-Ku, который обеспечивает им максимально возможный уровень развязки ортогональных поляризаций - от 31.5 dB и выше. С практической точки зрения наличие OMT на входе является даже более важным фактором профессионального приема, чем уровень фазового шума самого LNB, его уровень тепловой стабильности гетеродина или наличие в LNB входного полосового фильтра для защиты от внеполосных помех.

Ортоплексор предотвращает одну из наиболее частых проблем спутникового приема, которая возникает в случае наличия близкого по частоте транспондера в противоположной (ортогональной) поляризации. Бытовые конверторы и недорогие конверторы для коллективного приема, выполненные по схеме "два зонда в круглом волноводе" имеют типовое значение кроссполяризационной развязки не более 15~20 dB, поэтому их применение в таких ситуациях будет, как минимум, неоптимальным. Плохо отфильтрованный на входе конвертора сигнал ортогональной поляризации будет снижать BER на частоте приема и давать эффект уменьшения эффективного диаметра приемной антенны.

Температурная стабильность

Параметр температурной стабильности также должен учитываться при выборе конвертора для приеме ТВ-сигналов с относительно низкими символьными скоростями потока, т.е. ниже 25 Msymb/s. Swedish Microwave дает рекомендацию по критерию выбора температурной стабильности LNB в зависимости от скорости потока для принимаемого транспондера с наиболее низкой символьной скоростью - см. параметр "Минимальная символьная скорость" в разделе "Спецификация".

Гарантированность параметров

Каждый конвертер проверяется и настраивается индивидуально. Готовые конвертеры подвергаются всесторонним испытаниям, включая нагревание, охлаждение, проверку на влагонепроницаемость и различные электрические тесты.

Другие варианты SMW PLL-конверторов поставляются под заказ с произвольным набором опциональных параметров: с любыми частотами гетеродина (9.75, 10.0, 10.6, 10.25, 10.50, 10.60, 10.70, 10.75, 11.2, 11.25, 11.3, 11.475 ГГц), со стабильностью ±150/100/25/10/5 КГц, с выходными разъемами типов N (50Ω) или SMA (50Ω)

  LNB 9.75 LNB 10.0 LNB 10.6 LNB 10.75 LNB 11.3
Диапазон частот 10.7~11.8 GHz 10.95~12.1 GHz 11.7~12.75 GHz 11.7~12.75 GHz 12.25~12.75 GHz
Частота гетеродина 9.75 GHz 10.0 GHz 10.6 GHz 10.75 GHz 11.3 GHz
Выходная частота 950 - 2050 MHz 950 - 2100 MHz 1100 - 2150 MHz 950 - 2000 MHz 950 - 1450 MHz

Основные характеристики

Вносимые шумы 0.8 dB
Усиление 54 dB
Изменение усиления ±3 dB each band, ±0.3 dB within 30 MHz
Стабильность гетеродинов (при изменении температуры) ±5 кГц ~ ±3МГц
Уход частоты ±500 kHz max в год
Фазовые шумы -75 dBc @ 1 kHz
-85 dBc @ 5 kHz
-95 dBc @ 10 kHz
-110 dBc @ 100 kHz
-115 dBc @ > 1 MHz
Вход Waveguide WR-75
Излучение гетеродина -60 dBm
Питание 12-24V / 145 mA
Температура эксплуатации -30 to +60°C
Диапазон температуры хранения -40 to +80°C
Выходные коннекторы (герметичные) F-connectors 75 ohm
Output VSWR 2.0:1 max
Вес 220 г (F-коннекторы)
236 г (N-коннекторы)
Аксессуары Уплотнительное кольцо
Винты M4x8 4 шт.

Технические характеристики, англ.

Аксессуары для установки, англ.

Цена:
от 150$ DRO ±1 МГц до 624$ ±5 кГц
Наличие:
Склад Заказ
