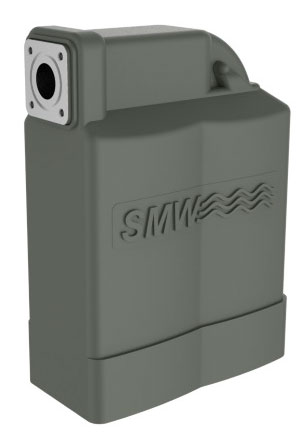

Ku-диапазон LNB для приема двух поляризаций верхнего и нижнего диапазоновсерии SWM Quattro Digital / Quattro PLL

SMW предлагает два типа спутниковых конверторов для одновременного приема четырех сочетаний поляризаций (H/V) и поддиапазонов (нижний/верхний) - это SMW Quattro с DRO-стабилизацией гетеродинов и SMW Quattro PLL - соответственно с PLL-стабилизацией и более высокими параметрами температурной стабильности (±25, 10 или 5 kHz.) и IP3 (+25 dBm).

Конструктивно оба варианта конверторов Quattro состоят из двух LNB типов WDL или WDL-PLL, соединенных через разделитель поляризаций (ортоплексор) OMT-Ku и имеют 4 выхода сигнала для каждого сочетания поляризации и поддиапазона. Вся конструкция помещена во влагоозащитный пластиковый кожух, наружу выведен круглый фланец С120 для крепления к облучателю антенны.

В отличие от недорогих многовыходных LNB и LNBF для коллективного приема, высокостабильный SMW Quattro имеет более высокие значения для трех основных параметров: это экстремально низкий фазовый шум (-75dBc/Hz@1КГц), минимально возможный уровень нелинейных искажений (IP3 +25 dBm) и поляризационная развязка (31,5 dB). Сочетание этих параметров обеспечивает снижение BER более чем на половину порядка по сравнению со стандартными фланцевыми квадро-конверторами. Кроме того, за счет гарантированного уровня VSWR кабельных выходов, профессиональный конвертор минимизирует потери качества сигнала при передаче по кабелю на вход спутникового приемника.

Фазовый шум LNB

Понятие "высокостабильный" применительно к спутниковому конвертору означает низкий уровень его фазового шума – определяющего параметра качества LNB для приема цифрового сигнала (QPSK, 8PSK). Поскольку в цифровом спутниковом телевидении и DVB-S/DVB-S2/DVB-S2X информация передается изменениями фазы сигнала, использование конверторов с низким фазовым шумом значительно уменьшает долю цифровых ошибок, возникающих в приемной системе из-за флюктуаций частоты (а, значит, и фазы) гетеродина конвертора. Все конверторы SMW имеют экстремально низкий уровень фазового шума: -75 dBc@1 kHz.

Поляризационная развязка

В состав профессиональных конверторов производтва SMW типов Twin и Quattro (как PLL, так и DRO) входит ортоплексор OMT-Ku, который обеспечивает им максимально возможный уровень развязки ортогональных поляризаций - от 31.5 dB и выше. С практической точки зрения наличие OMT на входе является даже более важным фактором профессионального приема, чем уровень фазового шума самого LNB, его уровень тепловой стабильности гетеродина или наличие в LNB входного полосового фильтра для защиты от внеполосных помех.

Ортоплексор предотвращает одну из наиболее частых проблем спутникового приема, которая возникает в случае наличия близкого по частоте транспондера в противоположной (ортогональной) поляризации. Бытовые конверторы и недорогие конверторы для коллективного приема, выполненные по схеме "два зонда в круглом волноводе" имеют типовое значение кроссполяризационной развязки не более 15~20 dB, поэтому их применение в таких ситуациях будет, как минимум, неоптимальным. Плохо отфильтрованный на входе конвертора сигнал ортогональной поляризации будет снижать BER на частоте приема и давать эффект уменьшения эффективного диаметра приемной антенны.

Температурная стабильность

Параметр температурной стабильности также должен учитываться при выборе конвертора для приеме ТВ-сигналов с относительно низкими символьными скоростями потока, т.е. ниже 25 Msymb/s. Swedish Microwave дает рекомендацию по критерию выбора температурной стабильности LNB в зависимости от скорости потока для принимаемого транспондера с наиболее низкой символьной скоростью - см. параметр "Минимальная символьная скорость" в разделе "Спецификация".

Гарантированность параметров

Каждый конвертер проверяется и настраивается индивидуально. Готовые конвертеры подвергаются всесторонним испытаниям, включая нагревание, охлаждение, проверку на влагонепроницаемость и различные электрические тесты.



Quattro Digital type E

Quattro Digital type B
Диапазон частот 10.7 - 12.75 GHz 10.95 - 12.75 GHz
Частоты гетеродинов

9.75 GHz (Low band)

10.6 GHz (High band)

10.0 GHz (Low band)

10.75 GHz (High band)

Выходные частоты

950 - 1950 MHz (Low band)

1100 - 2150 MHz (High band)

950 - 1750 MHz (Low band)

950 - 2000 MHz (High band)

Чувствительность

low band -60 dBm типовое на 1700 MHz

high band -70 dBm типовое на 1700 MHz

low band -60 dBm типовое на 1500 MHz

high band -70 dBm типовое на 1500 MHz

Основные характеристики

 Вносимые шумы  0.9 dB
Усиление  52 dB
Изменение усиления  ±4 dB each band, ±0.4 dB within 30 MHz
Стабильность гетеродинов (при изменении температуры)  ±3 MHz
Уход частоты  ±500 kHz max
Фазовые шумы  -75 dBc @ 1 kHz

 -85 dBc @ 5 kHz

 -95 dBc @ 10 kHz

 -110 dBc @ 100 kHz

 -115 dBc @ > 1 MHz

Вход  Circular waveguide 18 mm
 Кросс-поляризация  31.5 dB min
 Излучение гетеродина  -60 dBm
Питание  12-24V / 180 mA на каждую поляризацию (питание может быть подано по любому коннектору каждой поляризации. Конвертер выбирает выход с наибольшим напряжением питания
 Температура эксплуатации  -30 to +60°C
Диапазон температуры хранения  -40 to +80°C
 Выходные коннекторы (герметичные)   F-connectors 75 ohm or N-connectors 50 ohm
 Output VSWR  2:1 max
 Вес  1675 г (F-коннекторы)

 1750 г (N-коннекторы)

 Опции Стабильность гетеродина - DRO: ±1 MHz, ±1.5 MHz, ±2 MHz; PLL ±5кГц, ± 10 кГц, ±25 кГц

Low gain

Low output VSWR, 1.55:1

 Аксессуары  Адаптер C120/C120

 Адаптер Prodelin

Технические характеристики, англ.

Аксессуары для установки, англ.

Цена:
от 700$ DRO ±3Мгц до 4800$ PLL ±5 кГц
