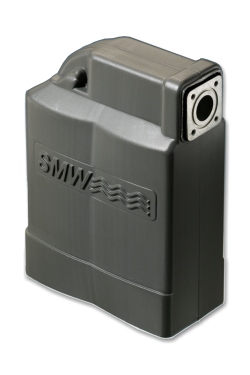

Ku-диапазон LNB для приема двух поляризаций SMW Twin PLL

Twin PLL LNB для одновр приема H и V поляризаций: непереключаемый, 2-выходной, фаз шум -75dBc/Hz@1КГц, стаб±25 КГц, высокий IP3:+25 dBm, фл. С120. Заказ с одной из стандартных частот гетеродина и разъемами F или N.

Twin-конвертор диапазона Ku с PLL-стабилизацией для одновременного приема H и V поляризаций в одном участке Ku-диапазона (например 10.70÷11.80 ГГц) с двумя выходами сигнала для обеих поляризаций. Конструктивно конвертор состоит из двух конверторов SMW DRO, соединенных через разделитель поляризаций (ортоплексор) OMT-Ku. Вся конструкция помещена во влагоозащитный пластиковый кожух, наружу выведен круглый фланец С120 для крепления к облучателю антенны.

В отличие от стандартных LNB и LNBF для коллективного приема (по качеству - бытовых), высокостабильный SMW Twin PLL имеет более высокие значения для трех основных параметров: это экстремально низкий фазовый шум (-75dBc/Hz@1КГц), низкий уровень нелинейных искажений (IP3 +15 dBm) и поляризационная развязка (31,5 dB). Сочетание этих параметров обеспечивает снижение BER более чем на половину порядка по сравнению со стандартными фланцевыми квадро-конверторами. Кроме того, за счет гарантированного уровня VSWR кабельных выходов, профессиональный конвертор минимизирует потери качества сигнала при передаче по кабелю на вход спутникового приемника.

Фазовый шум LNB

Понятие "высокостабильный" применительно к спутниковому конвертору означает низкий уровень его фазового шума – определяющего параметра качества LNB для приема цифрового сигнала (QPSK, 8PSK). Поскольку в цифровом спутниковом телевидении и DVB-S/DVB-S2/DVB-S2X информация передается изменениями фазы сигнала, использование конверторов с низким фазовым шумом значительно уменьшает долю цифровых ошибок, возникающих в приемной системе из-за флюктуаций частоты (а, значит, и фазы) гетеродина конвертора. Все конверторы SMW имеют экстремально низкий уровень фазового шума: -75 dBc@1 kHz.

Поляризационная развязка

В состав профессиональных конверторов производтва SMW типов Twin и Quattro (как PLL, так и DRO) входит ортоплексор OMT-Ku, который обеспечивает им максимально возможный уровень развязки ортогональных поляризаций - от 31.5 dB и выше. С практической точки зрения наличие OMT на входе является даже более важным фактором профессионального приема, чем уровень фазового шума самого LNB, его уровень тепловой стабильности гетеродина или наличие в LNB входного полосового фильтра для защиты от внеполосных помех.

Ортоплексор предотвращает одну из наиболее частых проблем спутникового приема, которая возникает в случае наличия близкого по частоте транспондера в противоположной (ортогональной) поляризации. Бытовые конверторы и недорогие конверторы для коллективного приема, выполненные по схеме "два зонда в круглом волноводе" имеют типовое значение кроссполяризационной развязки не более 15~20 dB, поэтому их применение в таких ситуациях будет, как минимум, неоптимальным. Плохо отфильтрованный на входе конвертора сигнал ортогональной поляризации будет снижать BER на частоте приема и давать эффект уменьшения эффективного диаметра приемной антенны.

Температурная стабильность

Параметр температурной стабильности также должен учитываться при выборе конвертора для приеме ТВ-сигналов с относительно низкими символьными скоростями потока, т.е. ниже 25 Msymb/s. Swedish Microwave дает рекомендацию по критерию выбора температурной стабильности LNB в зависимости от скорости потока для принимаемого транспондера с наиболее низкой символьной скоростью - см. параметр "Минимальная символьная скорость" в разделе "Спецификация".

Гарантированность параметров

Каждый конвертер проверяется и настраивается индивидуально. Готовые конвертеры подвергаются всесторонним испытаниям, включая нагревание, охлаждение, проверку на влагонепроницаемость и различные электрические тесты.

Опциональные варианты

Конверторы SMW Twin PLL включают наиболее часто применяемые частоты гетеродина: 9.75 и 10.75 ГГц с температурной стабильностью ±250 KГц, выходными разъемами типа F (75Ω). Возможен также заказ конверторов с одним или несколькими опциональными параметрами: с частотами гетеродина 10.0/10.25/10.50/10.60/10.70/10.75/11.20/11.25/11./30 ГГц и диапазоном, со стабильностью ±250, ±150, ±100 КГц, ±25 КГц (High IP3*:+25 dBm), ±10 КГц (High IP3:+25 dBm), выходными разъемами типа N (50Ω).

  Twin PLL 9.75 Twin PLL 10.6
Диапазон частот 10.7~11.8 GHz 11.7 - 12.75 GHz
Частоты гетеродинов 9.75 GHz 10.6 GHz
Выходные частоты 950 - 2050 MHz 1150 - 2150 MHz

Примечание: доступны другие значения частоты гетеродина.

Основные характеристики

Вносимые шумы 0.9 dB
Усиление тип. 60 dB (мин. 55 dB)
Изменение усиления ±0.4 dB within 30 MHz
Стабильность гетеродинов (при изменении температуры) ±5 кГц,±10 кГц,±25 кГц
Фазовые шумы -75 dBc @ 1 kHz
-85 dBc @ 5 kHz
-95 dBc @ 10 kHz
-110 dBc @ 100 kHz
-120 dBc @ > 1 MHz
Вход Circular waveguide 18 mm
Кросс-поляризация 31.5 dB min
Излучение гетеродина -60 dBm
Питание 12-24V / 110 mA на каждую поляризацию
Температура эксплуатации -30 to +60°C
Диапазон температуры хранения -40 to +80°C
Выходные коннекторы (герметичные) F-connectors 75 ohm or N-connectors 50 ohm
Выходной КСВ 2:1 max
Вес 1140 г (F-коннекторы)
1181 г (N-коннекторы)
Опции Стабильность гетеродина, ±5 кГц, ±15 кГц, ±25 кГц
Low gain, Low output VSWR, 1.55:1
Аксессуары Адаптер C120/C120,
Адаптер Prodelin

Технические характеристики, англ.

Аксессуары для установки, англ.

Цена:
от 750$ для ±25 кГц до 1300$ ±5 кГц
Наличие:
Заказ
