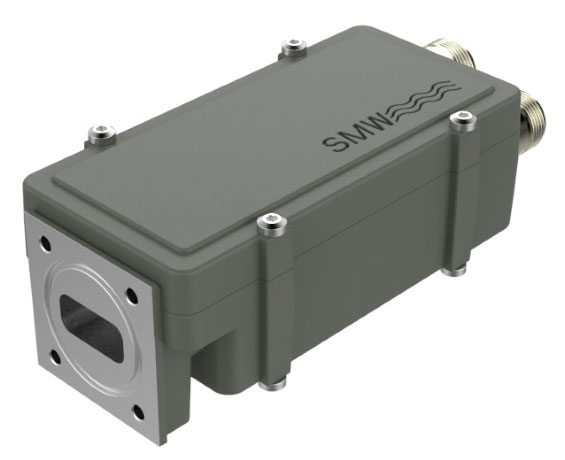

Ku-диапазон верхний/нижний LNB серии SMW WDL DRO / PLL

Двухдиапазонный высокостабильный спутниковый конвертер с низкими фазовыми шумами с двумя выходами (диапазон: нижний/верхний). Варианты исполнения DRO (стабильность 1~3МГц) и PLL (5~25 кГц).

Спутниковый конвертер компании SMW (Швеция) серии WDL Digital предназначен для надежного одновременного приема верхнего и нижнего диапазонов.

Каждый конвертер проверяется и настраивается индивидуально. Готовые конвертеры подвергаются всесторонним испытаниям, включая нагревание, охлаждение, проверку на влагонепроницаемость и различные электрические тесты.

Профессиональный конвертер серии WDL Digital поставляется с дополнительными опциями: повышенная стабильность частоты гетеродина и коэффициент усиления по требованию заказчика.

WDL type E WDL type B
Диапазон частот 10.7~11.7/11.7~ 12.75 GHz 10.95~11.7/11.7~ 12.75 GHz
Частоты гетеродинов 9.75 GHz (Low band)
10.6 GHz (High band)
10.0 GHz (Low band)
10.75 GHz (High band)
Выходные частоты 950 - 1950 MHz (Low band)
1100 - 2150 MHz (High band)
950 - 1750 MHz (Low band)
950 - 2000 MHz (High band)
low band -60 dBm типовое на 1700 MHz
high band -70 dBm типовое на 1700 MHz
low band -60 dBm типовое на 1500 MHz
high band -70 dBm типовое на 1500 MHz

Основные характеристики

Вносимые шумы 0.9 dB
Усиление 60 dB
Неравномерность АЧХ ±4 dB весь диапазон, ±0.4 dB within 30 MHz
Стабильность гетеродинов (при изменении температуры) DRO: ±3 МГц, ±2 МГц, ±1 МГц
PLL: ±25 кГц, ±10 кГц, ±5 кГц
Уход частоты ±500 kHz max
Фазовые шумы -35 dBc @ 10 Hz
-62 dBc @ 100 Hz
-75 dBc @ 1 kHz
-80 dBc @ 10 kHz
-90 dBc @ 100 kHz
-120 dBc @ > 1 MHz
Вход Waveguide WR-75
Входной КСВ 2.3:1
Излучение гетеродина -60 dBm
Питание 12-24V / 180 mA (питание может быть подано по любому коннектору каждой поляризации. Конвертер выбирает выход с наибольшим напряжением питания)
Температура эксплуатации -30 to +60°C
Диапазон температуры хранения -40 to +80°C
Выходные коннекторы (герметичные) F-connectors 75 ohm or N-connectors 50 ohm
Output VSWR 2.1:1 max
Вес 587 г (F-коннекторы)
626 г (N-коннекторы)
Опции Стабильность гетеродина, ±1 MHz, ±1.5 MHz, ±2 MHz
Частота гетеродина Low output VSWR, 1.55:1
Аксессуары Уплотнительное кольцо
Винты M4x8 4шт.
Small M4 key

Технические характеристики, англ.

Аксессуары для установки, англ.

Цена:
от 320$ (DRO 3МГц); от 2200$ (PLL 25 кГц)
Наличие:
Заказ
