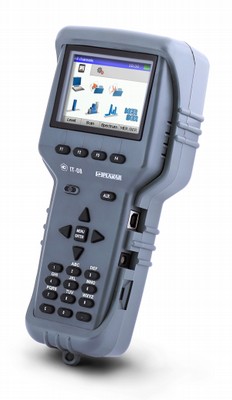

Измеритель телевизионный многофункциональный ИТ-08

Измеритель ИТ-08 представляет собой многофункциональный измерительный малогабаритный переносной прибор, состоящий из основного блока и одного из сменных.

Основной блок — модуль базовый МБ-08, который предназначен для индикации, управления, формирования питающих напряжений от аккумуляторов и внешнего источника питания.

Дополнительный блок МС-08 — сменный измерительный модуль, который стыкуется с модулем управления для получения определенного набора измерительных или пользовательских функций.

Типы измерителей ИТ-08, выпускаемые серийно:

ИТ-081 (модуль сменный МС-081) – измеритель уровня телевизионного радиосигнала диапазона 5…900МГц;

ИТ-082 (модуль сменный МС-082) – измеритель спутниковый, диапазона 950…2150 МГц с измерением параметров качества приема (MER, BER) сигналов спутникового цифрового телевидения DVB-S с модуляцией QPSK, питание LNB, встроенный генератор команд DiSEqC;

ИТ-084 (модуль сменный МС-084) – рефлектометр импульсный, измеритель расстояния до неоднородности в коаксиальном кабеле длиной до 1600м с разрешением 10 см;

ИТ-086 (модуль сменный МС-086) – измеритель мощности оптического сигнала с длиной волны 1310 и 1550 нм в диапазоне от –50 до +20 дБм;

ИТ-087 (модуль сменный МС-087) — анализатор сигналов цифрового кабельного телевидения, поддержка стандарта DVB-C, измерение уровня, V/A, C/N для аналоговых каналов и мощности, MER, BER а так же констелляционной диаграммы для цифровых телевизионных каналов.

ИТ-088 (модуль сменный МС-088) — анализатор сигналов цифрового вещательного телевидения, поддержка стандарта DVB-T/H, измерение уровня, V/A, C/N для аналоговых каналов и мощности, MER, BER а так же констелляционной диаграммы для цифровых телевизионных каналов

Основные технические характеристики и особенности:
Габаритные размеры МБ-08	200x90x55 мм
Габаритные размеры МС-08x	70x60x27 мм
Клавиатура	резиновая с тастатурой
Индикатор	ЖК графический цветной дисплей 320x240 со светодиодной подсветкой
Питание прибора осуществляется	от сети переменного тока напряжением 100 - 240В частотой 50 ± 0,5 Гц с содержанием гармоник не более 5% через блок питания БП12/0,8 от внешнего источника постоянного тока напряжением 12 ± 0,6 В с пульсациями не более 0,5 В от внутренних NiMH AA аккумуляторов емкостью не менее 2100 мАч
Сила тока, потребляемая прибором от внешнего источника питания и аккумуляторов, не превышает 0,8А
Масса прибора с аккумуляторами, не более	0,6 кг
Температура окружающего воздуха	рабочая: -10 до +40 °С хранения: -20 до +40 °С
Подключение к персональному компьютеру	USB 2.0 последовательный интерфейс
Обновление программ	с компьютера с модуля МС-08x

Стандартный состав комплекта прибора:
модуль базовый МБ-08	1 шт
модуль сменный МС-08x	1 шт
транспортировочный кейс	1 шт
аккумулятор NiMH, АА	6 шт
защитный кожух	1 шт
блок питания БП12/0,8	1 шт
ВЧ переход F – F	1 шт
CD диск с ПО	1 шт
кабель для USB порта	1 шт
руководство по эксплуатации	1 шт
Формуляр	1 шт
Дополнительный состав комплекта прибора:
модуль сменный МС-08x	1 шт
ВЧ переход F – F	1 шт
CD диск с ПО	1 шт
руководство по эксплуатации	1 шт
формуляр	1 шт

Оборудование заказываемое отдельно:

кабель для подключения к 12 В бортовой сети автомобиля

ремешок для переноски измерителя

адаптер USB - RS232

переход на симметричную линию ПС-084 (для измерителя ИТ-084)
