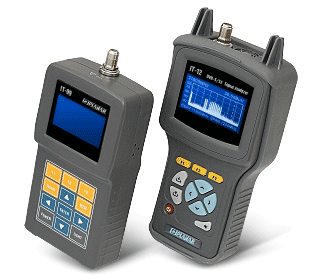

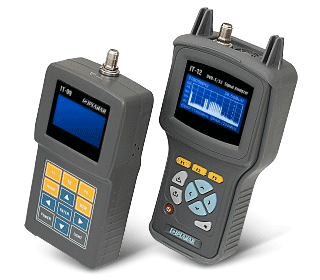

Анализаторы телевизионных сигналов серии миниИТ

Анализаторы телевизионных сигналов (ТВ, DVB-C, DVB-T, DVB-S/S2)

 Особенности:

  • Габаритные размеры: 147x82x43 мм
  • Вес с аккумуляторами не превышает 350 г
  • Модификации измерителя:
    • ИТ-09А – анализатор телевизионных сигналов - выпускается серийно
    • ИТ-09С – анализатор сигналов DVB-C - выпускается серийно
    • ИТ-09СPS – анализатор сигналов DVB-C - выпускается серийно
    • ИТ-09Т – анализатор сигналов DVB-T - выпускается серийно
    • ИТ-11 – анализатор сигналов DVB-S - выпускается серийно
    • ИТ-12 – анализатор сигналов DVB-S/S2 - выпускается серийно
  • Измерения:
    • для аналоговых каналов (ИТ-09): уровень, Видео/Звук и Сигнал/Шум
    • для цифровых каналов (ИТ-09): уровень мощности канала, Сигнал/Шум
    • для цифровых каналов (ИТ-09С, ИТ-09Т и ИТ-11): MER, BER
  • Порт USB для работы с внешним ПК
  • Программное обеспечение измерителя допускает обновление пользователем
  • Энергонезависимая записная книжка
  • Индикация всех параметров на графическом ЖК дисплее 128x64 со светодиодной подсветкой;
  • Клавиатура пленочная с тактильным эффектом
  • Питание от 4-х аккумуляторов размера АА
  • Работа измерителя и заряд аккумуляторов от внешнего блока питания 12 В или бортовой сети автомобиля
  • Время 80-ти процентного заряда аккумуляторов: 4 часа
  • Возможности программы для компьютера:
    • работа в режиме виртуального прибора с измерением параметров каналов в виде гистограммы, анализатора спектра, измерителя цифровых параметров каналов (MER, BER и констелляционной диаграммы)
    • чтение, создание новых, редактирование, загрузка в измеритель и сохранение таблицы системы ТВ, частотных планов, таблиц параметров спутников, профилей LNB, страниц записной книжки каналов
    • сохранение отчетов по измерениям в файл и вывод на принтер



 Анализатор телевизионных сигналов ИТ-09.
Предназначен для измерения параметров телевизионного радиосигнала с аналоговой и цифровой модуляцией.



Технические характеристики
Диапазон рабочих частот 45…865 МГц
Диапазон перестройки 5…900 МГц
5…900 МГц F-male
Диапазон измерения уровня 30 – 120 дБмкВ
Разрешение по измеряемому уровню 0,1 дБ
Пределы основной погрешности измерения уровня ±1,5 дБ
Измерение параметров сигнала DVB-C (ИТ-09С)
Модуляция QAM16,32,64,128,256
Символьная скорость От 1 до 7 Мсимв/с
Диапазон измерения MER от 21 до 40 дБ (для QAM64)
Диапазон измерения BER от 1x10-8 до 1x10-2
Автоматическая подстройка частоты ±0,5 МГц
Измерение параметров сигнала DVB-T (ИТ-09Т)
Модуляция QPSK, QAM16,64
Относительная скорость кодирования 1/2,2/3,3/4,5/6,6/7,7/8
Защитный интервал 1/4,1/8,1/16,1/32
Режим модуляции COFDM 2К, 8К
Ширина полосы канала 7, 8 МГц
Диапазон измерения BER от 1x10-8 до 1x10-1
Диапазон измерения MER от 10 до 36 дБ
Автоматическая подстройка частоты ±0,5 МГц




Анализатор сигналов спутникового цифрового телевидения ИТ-11.
Предназначен для измерения параметров спутникового телевизионного радиосигнала с аналоговой и цифровой модуляцией.



Технические характеристики
диапазон рабочих частот 950…2150 МГц
шаг перестройки 1 МГц
тип входного разъема F-male
диапазон измерения уровня 40…100 дБмкВ
разрешение по измеряемому уровню 0,1 дБ
пределы основной погрешности измерения уровня ±2,5 дБ
полоса пропускания канала измерения 10…65 МГц
модуляция QPSK
символьная скорость 1…45 Мсимв/с
относительная скорость кодирования 1/2, 2/3, 3/4, 5/6, 7/8
диапазон измерения MER 4…15 дБ
диапазон измерения BER до декодера Витерби от 1x10-7 до 1x10-1
диапазон измерения BER после декодера Витерби от 1x10-8 до 1x10-3
диапазон измерения погрешности установки частоты гетеродина LNB ±10 МГц
напряжение питания LNB 13, 18 В
максимальный ток питания LNB не менее 300 мА
диапазон контроля величины тока потребления LNB 0…350 мА
поддержка системы команд DiSEqC спецификация уровня 2.1
